مبردات الهواء المبردة بالأنابيب والقذائف: دليل شامل للتبريد الصناعي

في مجال حلول التبريد الصناعي، تتميز مبردات الهواء المبردة بالأنابيب والقشرة بكونها أنظمة موثوقة وفعالة ومتعددة الاستخدامات. صُممت هذه المبردات لتلبية احتياجات التبريد لمختلف الصناعات، وتجمع بين متانة المبادلات الحرارية الأنبوبية والقشرية وسهولة استخدام تقنية التبريد بالهواء. تستكشف هذه المقالة مبادئ عملها، ومكوناتها الرئيسية، ومزاياها، وتطبيقاتها، واعتبارات الاختيار الأمثل.

ما هو مبرد الهواء ذو القشرة والأنبوب؟

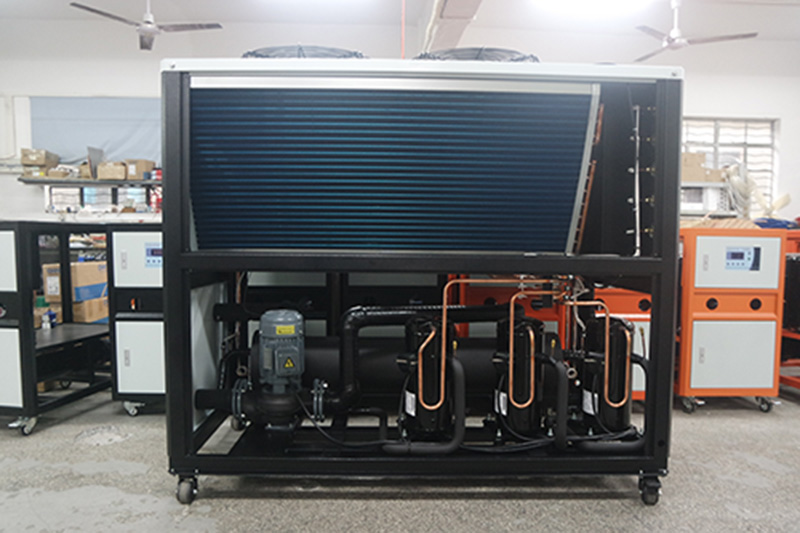

قذيفة وأنبوب مبرد هواء مبرد هو جهاز ميكانيكي يُزيل الحرارة من عملية أو مساحة ما عن طريق تدوير مادة مبردة عبر سلسلة من الأنابيب المُغلَّفة بغلاف. بخلاف المُبرِّدات المُبرَّدة بالماء، تستخدم هذه الأنظمة الهواء المحيط كوسيط تبريد، مما يُغني عن الحاجة إلى برج تبريد مُنفصل أو مصدر مياه. تشمل المكونات الأساسية ما يلي:

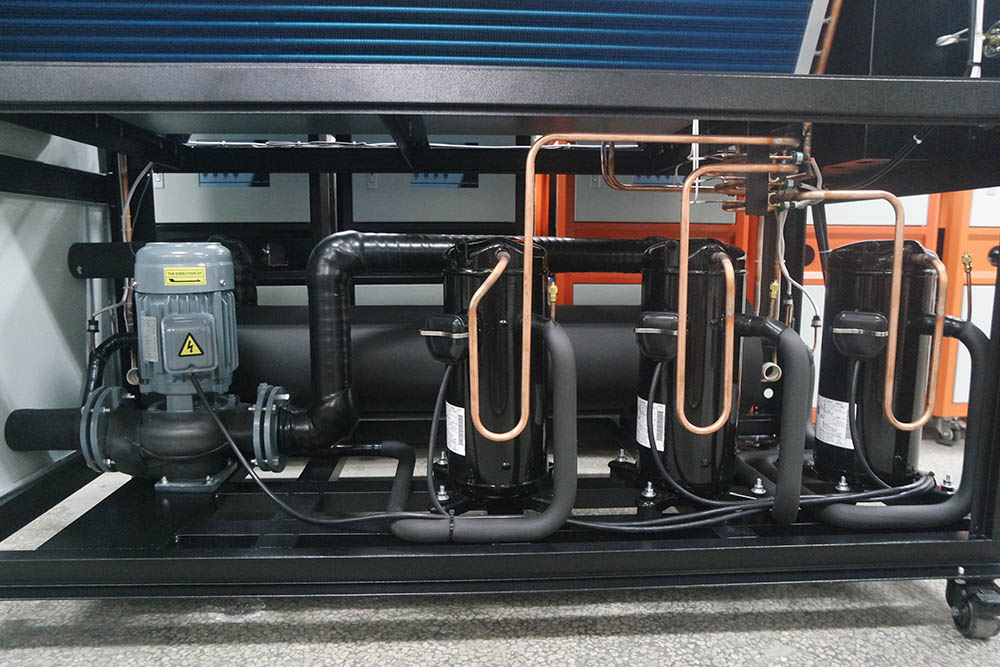

1. الضاغط: يعمل على تحريك دورة المبرد ويزيد من ضغطه.
2. المكثف القشري والأنبوبي: يحتوي الغلاف على أنابيب متعددة حيث يطلق المبرد عالي الضغط الحرارة إلى الهواء الذي يتم نفخه فوق الأنابيب بواسطة المراوح.
3. المبخر: يمتص الحرارة من سائل العملية (مثل الماء أو الجليكول) من خلال أسطح الأنابيب.
4. صمام التمدد: يقلل ضغط المبرد، مما يسمح له بامتصاص الحرارة في المبخر.

كيف تعمل مبردات الهواء ذات القشرة والأنبوب؟

تتبع دورة العمل مبدأ التبريد بالضغط البخاري:

1. الضغط: يأخذ الضاغط بخار المبرد منخفض الضغط ودرجة الحرارة ويضغطه إلى بخار عالي الضغط ودرجة الحرارة.
2. التكثيف: يتدفق بخار المبرد الساخن إلى مكثف الغلاف والأنبوب. ومع دفع الهواء المحيط عبر الأنابيب بواسطة مراوح محورية أو طرد مركزي، يُطلق المبرد حرارة ويتكثف إلى سائل.
3. التمدد: يمر المبرد السائل عبر صمام التمدد حيث ينخفض ضغطه بشكل كبير مما يؤدي إلى تبخره جزئيًا ودخوله إلى المبخر بدرجة حرارة منخفضة.
4. التبخير: في المبخر، يمتص المُبرِّد منخفض الحرارة الحرارة من سائل العملية الذي يدور عبر الأنابيب، فيُبرِّد السائل بينما يتبخر المُبرِّد. ثم يعود البخار إلى الضاغط لتكرار الدورة.

المزايا الرئيسية لمبردات الهواء المبردة بالأنابيب والقذائف

1. 1. كفاءة وأداء عاليان
2. يوفر تصميم المبادل الحراري على شكل غلاف وأنبوب مساحة سطح كبيرة لنقل الحرارة، مما يعزز التبادل الحراري الفعال بين المبرد ووسط التبريد (الهواء أو سائل العملية).
3. تعمل التصميمات المتقدمة للأنابيب ذات الزعانف في المكثف على تعزيز نقل الحرارة من جانب الهواء، مما يقلل من استهلاك الطاقة مقارنة بالطرازات القديمة.
4. 2. متطلبات صيانة منخفضة
5. تعمل الأنظمة المبردة بالهواء على التخلص من الحاجة إلى معالجة المياه وتنظيف برج التبريد والمشكلات ذات الصلة مثل تكوين الترسبات أو نمو الميكروبات، مما يقلل بشكل كبير من تكاليف الصيانة.
6. يضمن البناء القوي للمكونات الأنبوبية والقشرية عمر خدمة طويل مع الحد الأدنى من وقت التوقف.
7. 3. التثبيت المرن
8. لا تتطلب هذه الأنظمة مصدر مياه مخصص أو برج تبريد مما يجعلها مثالية للمواقع التي تعاني من ندرة المياه أو قيود المساحة.
9. يمكن تركيبها في الهواء الطلق، مما يوفر مساحة داخلية قيمة، وهي مناسبة للإنشاءات الجديدة أو تحديث الأنظمة الحالية.
10. 4. مجموعة واسعة من قدرات التبريد
11. تتوفر بأحجام مختلفة، من الوحدات الصغيرة التي توفر بضعة أطنان من التبريد إلى الأنظمة واسعة النطاق القادرة على توفير مئات الأطنان، مما يجعلها مناسبة للتطبيقات الصناعية والتجارية المتنوعة.

التطبيقات النموذجية لمبردات الهواء المبردة بالأنابيب والقذائف

1. العمليات الصناعية
2. التصنيع: تبريد الآلات والأدوات وخطوط الإنتاج في الصناعات مثل البلاستيك والمواد الكيميائية والأدوية وتجهيز الأغذية.
3. مراكز البيانات: الحفاظ على درجات الحرارة المثالية لغرف الخوادم والبنية التحتية لتكنولوجيا المعلومات لمنع ارتفاع درجة الحرارة وضمان التشغيل المستمر.
4. أنظمة التدفئة والتهوية وتكييف الهواء: توفير المياه المبردة لتكييف الهواء في المباني التجارية والفنادق والمستشفيات والمجمعات الكبيرة.
5. الإعدادات التجارية
6. محلات السوبر ماركت والتخزين البارد: أنظمة التبريد للحفاظ على السلع القابلة للتلف.
7. مصانع الجعة ومصانع التقطير: التحكم في درجات حرارة التخمير وتبريد معدات المعالجة.
8. الطاقة المتجددة
9. التبريد في أنظمة الطاقة الشمسية الحرارية، وتطبيقات الطاقة الحرارية الأرضية، وأنظمة التحكم في توربينات الرياح للحفاظ على تحويل الطاقة بكفاءة.

اختيار مبرد الهواء المناسب من النوع الأنبوبي والقشري

1. متطلبات سعة التبريد

حدد حمل التبريد المطلوب (بالطن أو بالكيلوواط) بناءً على الحرارة الناتجة عن العملية أو المكان. ضع في اعتبارك عوامل مثل درجة الحرارة المحيطة، ومعدل تدفق سائل العملية، والفارق في درجات الحرارة.

2. تصنيفات كفاءة الطاقة

ابحث عن مبردات ذات معامل أداء (COP) ونسبة كفاءة طاقة (EER) مرتفعين لتقليل تكاليف الطاقة. غالبًا ما تتميز الوحدات الحديثة بمحركات متغيرة السرعة للضاغط والمراوح، مع تعديل الإنتاج حسب الطلب.

3. الظروف البيئية

قيّم درجة حرارة الهواء المحيط، والرطوبة، وجودة الهواء في موقع التركيب. قد تتطلب البيئات عالية الغبار أو المسببة للتآكل حماية إضافية، مثل استخدام أنابيب من الفولاذ المقاوم للصدأ أو طلاءات زعانف مُحسّنة.

4. اعتبارات الضوضاء

في المناطق الحضرية أو السكنية، اختر أجهزة التبريد المزودة بخصائص امتصاص الصوت مثل الحاويات الصوتية أو المراوح منخفضة الضوضاء للامتثال للوائح الضوضاء.

5. سمعة الشركة المصنعة والدعم

اختر الشركات المصنعة ذات السمعة الطيبة التي توفر الدعم الفني الشامل وإرشادات التثبيت التفصيلية وتوافر قطع الغيار الموثوقة.

نصائح الصيانة لإطالة العمر

التنظيف المنتظم: قم بتنظيف زعانف المكثف بشكل دوري لإزالة الغبار والحطام والوبر الذي قد يعيق انتقال الحرارة.

التزييت: حافظ على التزييت المناسب لمحركات المروحة والمحامل لتقليل الاحتكاك والتآكل.

فحوصات المبردات: مراقبة مستويات المبردات والضغط لضمان الأداء الأمثل واكتشاف التسريبات في وقت مبكر.

فحص النظام الكهربائي: فحص الأسلاك والتوصيلات ولوحات التحكم بحثًا عن علامات التلف أو التوصيلات الفضفاضة.

خاتمة

تُقدم مُبردات الهواء المُبردة بالهواء "شل آند تيوب" حلاً عمليًا وفعالًا للتبريد لمجموعة واسعة من التطبيقات، حيث تجمع بين مزايا تقنية تبادل الحرارة القوية وسهولة التشغيل بالهواء. بفهم مبادئ عملها ومزاياها ومعايير اختيارها، يُمكن للشركات اتخاذ قرارات مدروسة لتلبية احتياجاتها من التبريد بفعالية. سواءً للعمليات الصناعية أو أنظمة التدفئة والتهوية وتكييف الهواء التجارية أو أنظمة الطاقة المتجددة، تُوفر هذه المُبردات أداءً موثوقًا به وكفاءة في استخدام الطاقة وصيانة منخفضة، مما يجعلها استثمارًا قيّمًا لأي عملية تتطلب تبريدًا مكثفًا.

لمزيد من المعلومات حول اختيار مبرد الهواء الأنبوبي والقذيفة المثالي لمتطلباتك المحددة، اتصل بفريق الخبراء لدينا اليوم.
